交通运输部修改《运输类旋翼航空器适航规定》
来源: 作者: 更新于:2017-6-2 阅读:

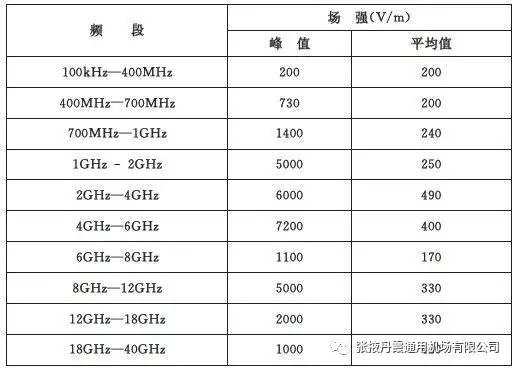

“表中,较高的场强适用于频段边沿。“
(b)HIRF环境II如表2所示:

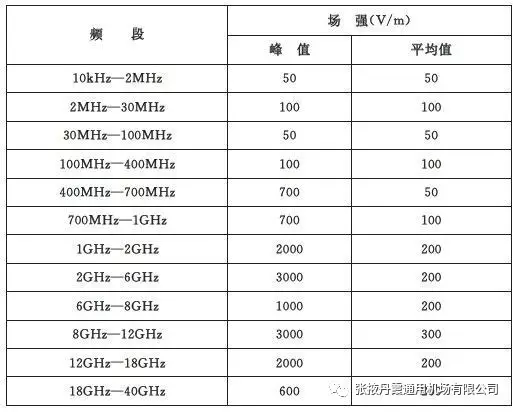

“表2 HIRF环境II
“表中,较高的场强适用于频段边沿。
“(c)HIRF环境 III 如表3所示:

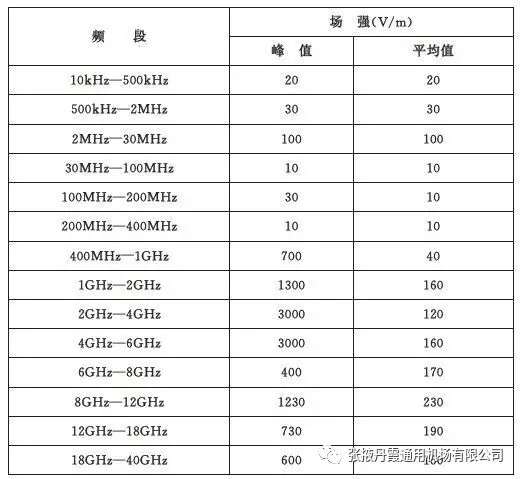

“表3 HIRF环境 III
“表中,较高的场强适用于频段边沿。
“(d)备HIRF试验水平1
“(1)10kHz—400MHz内,用连续波(CW)和1kHz方波调制(调制深度为90%或更大)做传导敏感试验。传导敏感电流最小必须从10kHz时的0.6mA开始,然后每10倍频率增加20dB,到
500kHz时电流最小为30mA。
“(2)500kHz—40MHz内,传导敏感电流至少为30mA。
“(3)40MHz—400MHz内,做传导敏感试验,最小电流从40MHz时的30mA开始,然后每10倍频率减少20dB,到400MHz时最小为3mA。
“(4)100MHz—400MHz内,用峰值最小为20V/m的连续波
(CW)和1kHz方波调制(调制深度为90%或更大)做辐射敏感试验。
“(5)400MHz—8GHz内,用峰值最小为150V/m、占空比为4%且脉冲重复频率(PRF)为1kHz的调制脉冲做辐射敏感试验。该信号必须以1Hz的频率切换开和关,占空比为50%。
“(e)设备HIRF试验水平2
“设备HIRF试验水平2是由本附件表2中HIRF环境II经过可接受的航空器传输函数和衰减曲线降低后的结果。
“试验必须覆盖10kHz—8GHz频段。
“(f)设备HIRF试验水平3
“(1)10kHz—400MHz内,做传导敏感试验,最小电流必须从10kHz时的0.15mA开始,然后每10倍频率增加20dB,到500kHz时最小为7.5mA。
“(2)500kHz—40MHz内,传导敏感试验的电流最小为7.5mA。
“(3)40MHz—400MHz内,做传导敏感试验,最小电流从40MHz时的7.5mA开始,然后每10倍频率减少20dB,到400MHz时最小为0.75mA。
“(4)100MHz—8GHz内,进行峰值最小为5V/m的辐射敏感试验。”
本决定自2017年5月1日起施行。运输类旋翼航空器适航规定。根据本决定作相应修正,重新发布。
